Pengenalan kepada Silinder Hidraulik Kren dan Berat

Silinder hidraulik adalah penggerak mekanikal penting yang menggunakan cecair hidraulik bertekanan untuk menghasilkan daya dan gerakan linear. Mereka memainkan peranan penting dalam jentera tugas berat dan mengangkat peralatan, menukar tenaga hidraulik ke dalam output mekanikal. Komponen ini amat kritikal dalam aplikasi di mana kuasa tinggi dan pergerakan yang tepat diperlukan, seperti dalam kren dan peralatan gred perindustrian.

Dalam sistem kren dan persekitaran tugas berat, prestasi dan kebolehpercayaan silinder hidraulik secara langsung memberi kesan kepada kecekapan dan keselamatan operasi. Dari mengangkat beban besar -besaran untuk menstabilkan unsur -unsur struktur, silinder hidraulik yang betul dapat menentukan keberkesanan sistem di bawah keadaan kerja yang melampau. Memilih silinder yang sesuai bukan sekadar spesifikasi yang sepadan -ia melibatkan faktor penilaian seperti kapasiti tekanan, permintaan beban, panjang strok, konfigurasi pemasangan, dan ketahanan alam sekitar.

Artikel ini memberikan gambaran yang mendalam tentang silinder hidraulik, yang memberi tumpuan kepada aplikasi mereka dalam kren dan jentera tugas berat. Ia juga meneroka jenis silinder yang berbeza, pembinaan dan fungsi mereka, kriteria pemilihan utama, strategi penyelenggaraan, dan teknologi baru yang membentuk masa depan penggerak hidraulik.

Memahami silinder hidraulik

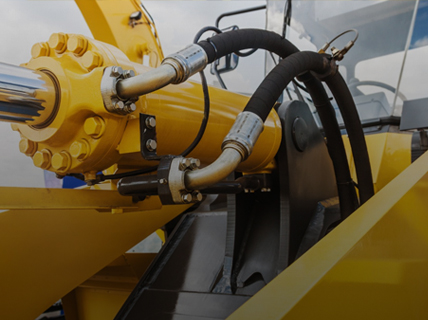

Silinder hidraulik adalah peranti mekanikal yang menghasilkan gerakan linear dan memaksa melalui penggunaan cecair hidraulik yang tidak dapat dikompresikan. Mereka adalah penting untuk sistem hidraulik yang digunakan dalam peralatan perindustrian, pembinaan, dan mudah alih.

Apakah silinder hidraulik?

Pada terasnya, silinder hidraulik terdiri daripada laras silinder, omboh yang disambungkan ke batang, dan penutup akhir. Fungsi asas melibatkan cecair tekanan pada satu sisi omboh untuk mewujudkan pergerakan dalam rod. Tekanan bendalir memaksa omboh untuk melanjutkan atau menarik balik, menghasilkan gerakan linear.

Prinsip asas operasi

Silinder hidraulik beroperasi berdasarkan undang -undang Pascal, yang menyatakan bahawa tekanan yang digunakan untuk cecair terkurung dihantar sama rata ke semua arah. Apabila cecair hidraulik dipam ke satu sisi silinder, tekanan menyebabkan omboh bergerak. Daya yang dihasilkan bergantung kepada tekanan bendalir dan kawasan permukaan omboh.

Komponen utama silinder hidraulik

• Barrel silinder : Menempatkan omboh dan mengekalkan cecair bertekanan.
• Batang omboh dan omboh : Menukar tekanan bendalir ke dalam gerakan mekanikal.
• Topi akhir : Meterai kedua -dua hujung laras dan menyokong rod dan aliran bendalir.
• Anjing laut dan gasket : Mencegah kebocoran dalaman dan luaran.
• Pelabuhan : Benarkan cecair hidraulik masuk dan keluar dari silinder.

Jenis silinder hidraulik

Silinder hidraulik datang dalam beberapa reka bentuk, masing -masing sesuai dengan keperluan operasi tertentu dan konfigurasi mekanikal. Pilihan jenis silinder mempengaruhi prestasi keseluruhan sistem, kecekapan, dan hayat perkhidmatan. Berikut adalah jenis yang paling biasa digunakan dalam aplikasi jentera kren dan tugas berat.

Silinder bertindak tunggal

Penerangan dan Fungsi:
Silinder bertindak tunggal direka untuk memohon daya hanya dalam satu arah -sambungan secara jenis. Cecair hidraulik memasuki satu pelabuhan, menolak omboh ke luar. Strok pulangan biasanya dicapai melalui daya luaran, seperti graviti atau musim bunga.

Kelebihan:

• Reka bentuk mudah dan kos yang lebih rendah
• Komponen yang lebih sedikit membawa kepada penyelenggaraan yang lebih mudah
• Sesuai untuk operasi menegak seperti mengangkat

Kekurangan:

• Terhad kepada daya satu arah
• Daya pulangan luaran diperlukan
• Kurang kawalan ke atas gerakan penarikan balik

Aplikasi biasa:

• Mengangkat platform
• Katil trak dump
• Menekan peralatan dengan pulangan yang dibantu graviti

Silinder bertindak berganda

Penerangan dan Fungsi:
Silinder bertindak berganda menggunakan tekanan hidraulik untuk menggerakkan omboh dalam kedua -dua arah -lanjutan dan penarikan balik. Dua pelabuhan mengawal aliran bendalir di kedua -dua belah omboh.

Kelebihan:

• Memberi kuasa ke kedua -dua arah
• Kawalan yang lebih besar ke atas pergerakan
• Sesuai untuk aplikasi mendatar dan menegak

Kekurangan:

• Lebih kompleks daripada silinder bertindak tunggal
• Kos yang sedikit lebih tinggi
• Memerlukan sistem kawalan yang lebih tepat

Aplikasi biasa:

• Boom Crane Mobile
• Peralatan pembinaan
• Tekanan Perindustrian dan Sistem Pengapit

Silinder teleskopik

Penerangan dan Fungsi:
Silinder teleskopik mempunyai pelbagai peringkat bersarang atau lengan yang meluas secara berurutan. Reka bentuk ini membolehkan strok yang lebih panjang dalam panjang yang ditarik balik padat.

Kelebihan:

• Cekap ruang dengan jangkauan lanjutan
• Sesuai untuk aplikasi yang memerlukan lanjutan yang panjang
• Menyediakan keupayaan mengangkat tinggi

Kekurangan:

• Pembinaan yang lebih kompleks
• Kos pembaikan dan penyelenggaraan yang lebih tinggi
• Mudah dipakai jika tidak dikekalkan dengan betul

Aplikasi biasa:

• Kren yang dipasang di trak
• Platform angkat udara
• Treler pertanian dan badan sampah

Silinder yang dikimpal

Penerangan dan Fungsi:
Silinder yang dikimpal mempunyai topi akhir mereka dikimpal terus ke laras silinder, membentuk reka bentuk yang padat dan tahan lama. Ini biasanya digunakan dalam menuntut aplikasi kerana kekuatan dan profil rendah mereka.

Kelebihan:

• Struktur yang kuat dan tertutup
• Padat dan menjimatkan ruang
• Sesuai untuk persekitaran tekanan tinggi

Kekurangan:

• Sukar dibongkar untuk penyelenggaraan
• Tidak sesuai untuk sistem yang kerap diservis

Aplikasi biasa:

• Jentera bumi
• Kren tugas berat
• Pemuat Perindustrian dan Peralatan Kompak

Silinder Rod Tie

Penerangan dan Fungsi:
Silinder Rod Tie menggunakan rod berulir luaran untuk memegang topi akhir di tempat, menjadikannya lebih mudah untuk berkhidmat dan dibongkar.

Kelebihan:

• Penyelenggaraan mudah dan pengganti bahagian
• Komponen standard
• Biasanya tersedia dan kos efektif

Kekurangan:

• Kurang teguh untuk operasi tugas yang melampau
• Besar kerana batang tali leher
• Potensi untuk melonggarkan rod dalam tetapan getaran tinggi

Aplikasi biasa:

• Sistem Automasi Kilang
• Peralatan pengendalian bahan
• Jentera perindustrian ringan

Setiap jenis silinder hidraulik mempunyai ciri -ciri struktur yang unik dan ciri -ciri prestasi. Memilih yang betul bergantung kepada faktor khusus aplikasi seperti arah daya, batasan ruang, keperluan beban, dan kebolehcapaian penyelenggaraan.

Silinder hidraulik kren : Aplikasi khusus

Silinder hidraulik adalah penting untuk fungsi kren, menyediakan daya dan kawalan yang diperlukan untuk mengangkat, menurunkan, memanjangkan, dan berputar beban berat. Silinder ini direkayasa untuk menahan tekanan tinggi, gerakan berulang, dan pelbagai keadaan persekitaran. Bergantung pada jenis kren dan kes penggunaan, silinder hidraulik disesuaikan untuk memenuhi keperluan mekanikal dan keselamatan tertentu.

Gunakan dalam kren mudah alih

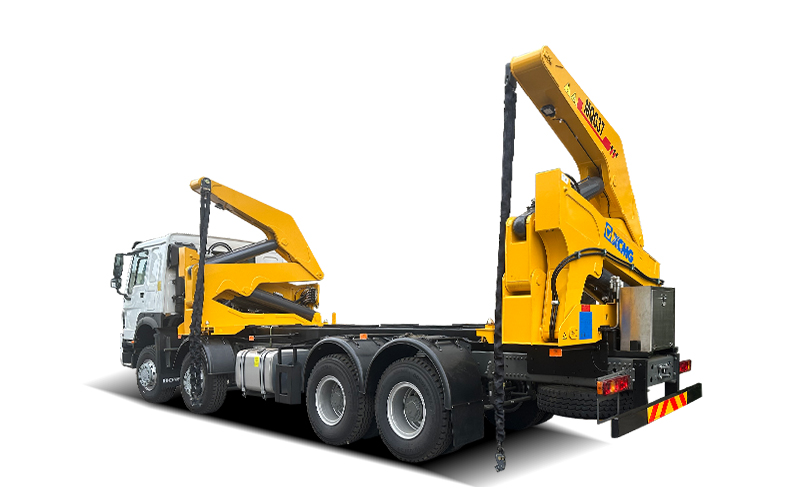

Kren mudah alih, sering dipasang pada trak atau pangkalan crawler, sangat bergantung pada silinder hidraulik untuk artikulasi boom, teleskop, penyebaran luar, dan mengangkat beban. Silinder ini mesti beroperasi di bawah beban dinamik dan pelbagai sudut sambil mengekalkan kawalan yang tepat.

Ciri -ciri utama:

• Bahan kekuatan tinggi untuk menyokong pengangkat berat
• Silinder tekanan tinggi dan tinggi untuk lanjutan boom
• Silinder teleskopik untuk memberikan jangkauan yang lebih panjang dalam bentuk padat

Kawasan Permohonan:

• Pergerakan Boom Teleskopik
• Pelanjutan dan penarikan balik luar biasa
• Sistem penstabilan

Gunakan dalam kren overhead

Kren overhead, yang biasanya digunakan dalam kemudahan perindustrian dan pembuatan, menggunakan silinder hidraulik untuk gerakan angkat dan troli, terutamanya dalam reka bentuk di mana motor elektrik dilengkapi atau digantikan oleh pemacu hidraulik.

Ciri -ciri utama:

• Kawalan gerakan yang lancar dan berulang
• Silinder dikimpal padat untuk menjimatkan ruang
• Mekanisme Pengunci Keselamatan dan Gagal yang Dipertingkatkan

Kawasan Permohonan:

• Mekanisme angkat menegak
• Jambatan dan troli penggerak
• Brek kecemasan atau ciri-ciri pemuatan beban

Gunakan dalam kren pembinaan

Kren pembinaan, termasuk kren menara dan kren kasar, menghadapi beban struktur yang tinggi dan sering beroperasi dalam keadaan luar yang keras. Silinder hidraulik yang digunakan dalam kren ini mesti menyediakan kapasiti, ketahanan, dan ketahanan kakisan yang tinggi.

Ciri -ciri utama:

• Salutan tahan kakisan untuk kegunaan luaran
• Pembinaan tugas berat untuk operasi kitaran tinggi
• Anjing laut dan wiper yang direka untuk persekitaran yang kotor atau kasar

Kawasan Permohonan:

• Mekanisme luffing dan slewing
• Bahagian ledakan teleskopik
• Memuatkan sistem pengendalian dan kedudukan

Pertimbangan reka bentuk untuk silinder kren

Apabila merancang atau memilih silinder hidraulik untuk aplikasi kren, faktor -faktor berikut biasanya diprioritaskan:

• Kapasiti galas beban: Kren sering mengendalikan beban dinamik dan berubah -ubah. Silinder mesti mampu menahan beban statik dan kejutan.
• Kawalan Ketepatan: Kawalan yang lancar dan tepat adalah penting untuk keselamatan semasa mengangkat dan kedudukan.
• Keperluan Keselamatan: Injap penguncian terbina dalam, peranti pelepasan tekanan, dan sistem yang berlebihan membantu mencegah kemalangan.
• Rintangan Alam Sekitar: Kren luar memerlukan perlindungan terhadap kelembapan, habuk, pendedahan UV, dan turun naik suhu.
• Kebolehpercayaan: Dalam operasi mudah alih, keupayaan untuk memeriksa dan mengekalkan silinder tanpa downtime yang ketara adalah penting.

Silinder hidraulik dalam kren adalah lebih daripada sekadar penggerak-mereka adalah komponen kritikal keselamatan yang menyumbang kepada kecekapan dan kebolehpercayaan sistem mengangkat.

Silinder hidraulik tugas berat: Aplikasi khusus

Silinder hidraulik tugas berat direkayasa untuk menuntut tugas yang melibatkan daya ekstrem, tekanan tinggi, dan operasi berterusan. Silinder ini adalah komponen kritikal dalam industri seperti pembinaan, perlombongan, dan pembuatan berat, di mana prestasi peralatan dan kebolehpercayaan adalah yang paling utama. Pembinaan mereka yang mantap dan ciri-ciri reka bentuk khusus membolehkan mereka berfungsi dengan berkesan dalam keadaan kerja yang keras dan persekitaran beban tinggi.

Gunakan dalam peralatan Earthmoving

Jentera Earthmoving seperti penggali, jentolak, dan pemuat roda bergantung kepada silinder hidraulik untuk menggali, mengangkat, menolak, dan operasi stereng. Aplikasi ini memerlukan silinder dengan daya keluaran yang tinggi, rintangan lelasan, dan hayat perkhidmatan yang panjang.

Peranan Utama:

• Lengan, ledakan, dan artikulasi baldi dalam penggali
• Mengangkat bilah dan kecondongan dalam jentolak
• Kawalan stereng dan baldi dalam pemuat

Keperluan Reka Bentuk:

• Permukaan keras untuk menahan kotoran dan kesan
• Tong dinding berat untuk mengendalikan tekanan dalaman yang tinggi
• Meterai yang boleh dipercayai untuk mencegah pencemaran

Gunakan dalam peralatan perlombongan

Operasi perlombongan melibatkan jentera besar, berimpak tinggi seperti penghancur batu, pelantar penggerudian, dan trak pengangkut. Silinder hidraulik yang digunakan dalam mesin ini mesti beroperasi di bawah beban tinggi yang berterusan, menahan kakisan, dan menahan pendedahan bahan yang kasar.

Peranan Utama:

• Operasi penggerudian dan membosankan
• Sistem penggantungan dalam trak pengangkut
• Peralatan pemecah dan menghancurkan batu

Keperluan Reka Bentuk:

• Penilaian tekanan tinggi untuk penggerudian yang mendalam
• Salutan tahan kakisan untuk pendedahan kimia
• Meterai yang boleh dibasahi untuk mengendalikan habuk yang kasar

Gunakan dalam tekanan perindustrian

Tekanan hidraulik yang digunakan dalam pembuatan, pembentukan logam, dan kitar semula bergantung kepada silinder hidraulik untuk menggunakan tekanan besar untuk membentuk atau memampatkan bahan. Silinder ini mesti memberikan daya yang tepat dan konsisten di seluruh kitaran tugas yang panjang.

Peranan Utama:

• Memajukan dan memasuki aplikasi
• Pemadatan bahan dalam sistem kitar semula
• Pembentukan komponen dan mati menekan

Keperluan Reka Bentuk:

• Batang Precision-Ground untuk Lancar Penggerak
• Topi akhir yang diperkuat dan galas untuk kestabilan
• Meterai tahan suhu untuk persekitaran yang dipanaskan

Pertimbangan Reka Bentuk untuk Silinder Berat

Memilih atau merekabentuk silinder hidraulik tugas berat memerlukan perhatian terhadap prestasi, ketahanan, dan faktor keselamatan:

• Kapasiti Tekanan: Mesti menahan tekanan yang berterusan dan puncak tanpa ubah bentuk atau kebocoran.
• Kehidupan kitaran: Operasi frekuensi tinggi permintaan silinder dinilai untuk ketahanan jangka panjang dan memakai minimum.
• Pemilihan Bahan: Keluli aloi, rawatan haba, dan pengerasan permukaan sering digunakan untuk meningkatkan kekuatan dan panjang umur.
• Teknologi meterai: Sistem pengedap lanjutan menghalang kebocoran dalaman dan luaran dan mengendalikan pergerakan berkelajuan tinggi.
• Konfigurasi pemasangan: Gaya pemasangan mesti menyokong beban berat dan membolehkan operasi yang stabil di bawah kuasa tinggi.

Silinder hidraulik tugas berat adalah daya penggerak di belakang kuasa dan ketepatan peralatan berskala besar. Peranan mereka adalah pusat untuk memastikan operasi lancar, output maksimum, dan keselamatan pengendali di beberapa persekitaran perindustrian yang paling mencabar di dunia.

Pertimbangan utama semasa memilih a Silinder hidraulik

Memilih silinder hidraulik yang betul adalah penting untuk mencapai prestasi yang boleh dipercayai, meminimumkan downtime, dan memastikan keselamatan sistem. Sama ada silinder digunakan dalam kren, mesin perlombongan, atau akhbar perindustrian, beberapa faktor teknikal dan persekitaran mesti dinilai untuk memadankan silinder dengan keperluan aplikasinya.

Kapasiti beban

Menentukan kapasiti beban yang diperlukan:
Kapasiti beban merujuk kepada daya maksimum silinder hidraulik dengan selamat boleh dikeluarkan. Ini bergantung kepada kawasan omboh dan tekanan sistem. Mengira keperluan beban dengan tepat, termasuk beban statik dan dinamik, memastikan silinder dapat dilakukan tanpa ketegangan atau kegagalan.

Faktor Keselamatan:
Margin keselamatan yang betul -jenis 1.5 hingga 2 kali beban kerja yang dijangkakan -dibina ke dalam reka bentuk untuk mengimbangi tekanan yang tidak dijangka, beban kejutan, dan keletihan dari masa ke masa. Meremehkan keperluan beban boleh menyebabkan haus pramatang atau kegagalan bencana.

Tekanan operasi

Memadankan silinder ke tekanan sistem:
Sistem hidraulik beroperasi di pelbagai julat tekanan bergantung kepada jentera dan tugas. Sistem perindustrian biasa berkisar antara 2,000 hingga 5,000 psi, manakala aplikasi khusus boleh melebihi itu. Silinder mesti dinilai untuk menahan bukan sahaja tekanan operasi biasa tetapi juga pancang tekanan.

Penilaian tekanan dan margin keselamatan:
Pengilang biasanya menyenaraikan tekanan maksimum, termasuk margin keselamatan terbina dalam. Adalah penting untuk memastikan semua komponen -silinder, anjing laut, kelengkapan -boleh mengendalikan tekanan yang ditetapkan tanpa risiko kebocoran atau pecah.

Panjang strok

Mengira panjang strok yang diperlukan:
Panjang strok adalah jarak rod omboh bergerak dari sepenuhnya ditarik balik ke lanjutan sepenuhnya. Ini mesti dikira dengan teliti berdasarkan gerakan yang diperlukan oleh permohonan. Strok yang berlebihan dalam reka bentuk padat boleh menyebabkan rod flexing atau ketidakstabilan.

Kesan pada reka bentuk silinder:
Pukulan yang lebih panjang mungkin memerlukan panduan atau sokongan rod untuk mencegah buckling. Silinder teleskopik sering digunakan apabila kekangan ruang mengehadkan keupayaan untuk menggunakan silinder peringkat tunggal yang panjang.

Gaya pemasangan

Pilihan pemasangan yang berbeza:
Silinder hidraulik boleh didapati dalam beberapa konfigurasi pemasangan, termasuk:

• Flange Mount: Menawarkan kedudukan tegar dan tetap, sesuai untuk aplikasi daya lurus.
• Clevis Mount: Membolehkan gerakan pivoting, sesuai untuk hubungan atau di mana pergerakan sudut diperlukan.
• Trunnion Mount: Sesuai untuk aplikasi yang memerlukan putaran sampingan atau laluan gerakan kompleks.

Memilih gaya pemasangan yang sesuai:
Pilihan bergantung kepada corak pergerakan, arah beban, dan penjajaran komponen mesin. Pemasangan yang betul mengurangkan haus dan menghalang pemuatan sampingan, yang boleh merosakkan silinder dan anjing lautnya.

Faktor Alam Sekitar

Suhu, kakisan, dan pertimbangan alam sekitar yang lain:
Silinder hidraulik boleh beroperasi dalam keadaan yang melampau, seperti suhu pembekuan, haba yang tinggi, persekitaran air masin, atau habuk yang kasar. Faktor -faktor ini mempengaruhi pemilihan bahan silinder, komposisi meterai, dan rawatan permukaan.

Pemilihan bahan untuk persekitaran yang keras:

• Keluli tahan karat atau batang bersalut krom: Meningkatkan rintangan kakisan
• Salutan nikel atau epoksi: Melindungi terhadap pendedahan kimia
• Meterai suhu tinggi: Mengekalkan prestasi di bawah tekanan terma
• Wiper dan Scrapers Rod: Pastikan serpihan keluar dari dalaman silinder

Memilih silinder hidraulik yang betul melibatkan lebih daripada sekadar dimensi yang sepadan. Ia memerlukan analisis komprehensif beban mekanikal, tekanan sistem, pendedahan alam sekitar, profil gerakan, dan keselamatan operasi. Melabur dalam silinder yang ditentukan dengan baik membantu meningkatkan prestasi sistem, memanjangkan hayat peralatan, dan mengurangkan kos operasi jangka panjang.

Penyelenggaraan silinder hidraulik

Penyelenggaraan yang betul adalah penting untuk memastikan prestasi yang boleh dipercayai dan hayat perkhidmatan silinder hidraulik, terutamanya dalam persekitaran yang menuntut seperti tapak pembinaan, loji pembuatan, dan operasi perlombongan. Silinder hidraulik yang dikendalikan dengan baik bukan sahaja mengurangkan risiko kegagalan tetapi juga meningkatkan kecekapan dan mengurangkan kos operasi.

Prosedur Pemeriksaan Biasa

Pemeriksaan visual dan fungsi rutin membantu mengesan tanda -tanda awal haus atau kerosakan. Pemeriksaan biasa termasuk:

• Keadaan meterai: Cari tanda -tanda kebocoran, retak, atau ubah bentuk di sekitar batang dan meterai kelenjar.
• Permukaan batang: Memeriksa pemarkahan, pitting, atau kakisan, yang boleh merosakkan meterai dalaman atau operasi silinder kompromi.
• Mata pemasangan: Semak isu penjajaran, bolt longgar, atau tanda -tanda tekanan struktur di sekitar kawasan pemasangan.
• Sambungan Hos: Pastikan garisan hidraulik ketat dan bebas dari kebocoran atau lelasan.

Pemeriksaan tetap harus mengikuti jadual yang ditetapkan berdasarkan waktu operasi atau selang kalendar, bergantung kepada penggunaan peralatan.

Amalan terbaik pelinciran

Walaupun kebanyakan silinder hidraulik dilancarkan sendiri oleh cecair hidraulik, beberapa komponen-seperti pin Clevis atau trunnion mounts-mungkin memerlukan pelinciran manual berkala.

• Gunakan gris yang disyorkan pengeluar: Pelincir yang tidak serasi boleh merendahkan meterai atau mempengaruhi prestasi.
• Bersihkan sebelum pelincir: Kotoran atau zarah kasar mesti dikeluarkan dari kelengkapan dan sendi sebelum menggunakan gris.
• Elakkan lebih banyak lubrasi: Greas yang berlebihan boleh menarik habuk dan serpihan, mempercepatkan haus dan bukannya menghalangnya.

Mengekalkan pelinciran yang betul meminimumkan geseran, meningkatkan kawalan gerakan, dan menghalang hubungan logam-ke-logam yang membawa kepada pakaian pramatang.

Petua penyelenggaraan pencegahan

Penyelenggaraan pencegahan melampaui pembaikan reaktif dengan menangani isu -isu yang berpotensi sebelum menyebabkan kegagalan. Amalan terbaik termasuk:

• Kebersihan cecair: Cecair hidraulik yang tercemar adalah salah satu punca utama kegagalan silinder. Kerap menggantikan penapis dan periksa kualiti bendalir.
• Kitaran pengganti meterai: Gantikan anjing laut secara proaktif semasa downtime yang dijadualkan untuk mengelakkan gangguan yang tidak dirancang.
• Pemeriksaan penjajaran: Misalignment boleh menyebabkan pemuatan sampingan, yang membawa kepada pakaian yang tidak sekata pada batang dan anjing laut.
• Langkah Perlindungan: Pasang belos rod atau perisai dalam persekitaran di mana habuk, lumpur, atau serpihan lazim.
• Kawalan Alam Sekitar: Gunakan pemanas, penyejuk, atau pembalut penebat semasa beroperasi dalam suhu yang melampau untuk mengekalkan kelikatan cecair dalam julat yang optimum.

Pendekatan pencegahan bukan sahaja mengekalkan sistem hidraulik berjalan lancar tetapi juga menyumbang kepada operasi keselamatan dan kos efektif pengendali.

Penyelenggaraan yang konsisten adalah asas kebolehpercayaan sistem hidraulik. Dengan mewujudkan pelan penyelenggaraan yang jelas yang merangkumi pemeriksaan, pelinciran, dan langkah -langkah pencegahan, pemilik peralatan dapat memanjangkan jangka hayat silinder hidraulik dan mengurangkan kemungkinan kegagalan downtime yang tidak dirancang.

Penyelesaian masalah masalah silinder hidraulik biasa

Walaupun dengan reka bentuk dan penyelenggaraan rutin yang betul, silinder hidraulik dapat mengalami masalah prestasi dari masa ke masa. Mengiktiraf tanda -tanda amaran awal dan memahami punca akar mereka membantu mencegah masalah kecil daripada meningkat ke dalam kegagalan yang mahal. Berikut adalah beberapa isu silinder hidraulik yang paling biasa dan bagaimana untuk mengatasinya dengan berkesan.

Mengenal pasti isu -isu biasa

1. Kebocoran cecair hidraulik:
Kebocoran di sekitar batang, pelabuhan, atau anjing laut adalah antara masalah yang paling kerap. Ini mungkin disebabkan oleh meterai yang dipakai, calar pada batang, pemasangan yang tidak betul, atau tekanan dalaman yang berlebihan.

2. Operasi perlahan atau jerky:
Silinder yang bergerak secara tidak sengaja atau lebih perlahan daripada biasa mungkin berurusan dengan kebocoran dalaman, udara terperangkap, cecair yang tercemar, atau meterai yang rosak.

3. Silinder Drift:
Apabila silinder meluas atau menarik balik sendiri tanpa input, ia sering disebabkan oleh pintasan dalaman (cecair bocor melepasi meterai omboh), injap yang rosak, atau tekanan sistem yang salah.

4. Terlalu panas:
Penjanaan haba yang berlebihan dapat mengurangkan kelikatan cecair dan meterai kerosakan. Punca termasuk tekanan sistem yang tinggi, overloading, atau pelesapan haba yang lemah.

5. Deformasi Rod atau Pemarkahan:
Rod yang bengkok atau menjaringkan menunjukkan pemuatan sampingan, misalignment, atau pencemaran. Ini boleh menyebabkan kerosakan meterai, kebocoran, dan kegagalan silinder akhirnya.

6. Pencemaran luaran:
Lumpur, habuk, atau bahan kimia di permukaan rod boleh ditarik ke dalam silinder semasa penarikan balik, mempercepatkan haus dalaman.

Langkah Penyelesaian Masalah

Langkah 1: Pemeriksaan Visual
Semak silinder untuk kerosakan yang kelihatan, kebocoran minyak, pemasangan misalignments, dan bahan cemar. Beri perhatian khusus kepada batang, anjing laut, dan kelengkapan.

Langkah 2: Ujian Tekanan
Uji tekanan hidraulik di pelabuhan silinder untuk menentukan sama ada masalah itu berasal dari silinder itu sendiri atau sistem hidraulik yang lebih luas.

Langkah 3: Penilaian meterai
Periksa meterai dalaman jika silinder dibongkar. Cari meratakan, retak, bengkak, atau penyemperitan -menandatangani yang menunjukkan ketidakserasian cecair atau haus.

Langkah 4: Periksa penjajaran dan pemasangan
Sahkan bahawa silinder diselaraskan dengan betul dengan arah beban dan perkakasan pemasangan adalah selamat dan tidak rosak.

Langkah 5: Menganalisis keadaan bendalir
Semak cecair hidraulik untuk perubahan warna, zarah logam, atau pencemaran. Cecair kotor atau terdegradasi harus diganti, dan penapis diperiksa.

Bila hendak membaiki vs menggantikan

Pembaikan bila:

• Isu ini terhad kepada anjing laut, galas, atau memakai permukaan.
• Barrel dan rod silinder adalah struktur yang utuh.
• Kos downtime dan pembaikan boleh diurus.
• Kit pembaikan boleh didapati untuk model silinder.

Ganti bila:

• Batangnya sangat bengkok atau menjaringkan gol.
• Silinder mempunyai kakisan yang luas atau retak keletihan.
• Pendekatan kos pembaikan atau melebihi kos penggantian.
• Prestasi tidak boleh dipulihkan dengan pasti melalui pembaikan.

Mengetahui kapan untuk membaiki dan bila menggantikan silinder adalah keseimbangan antara kos, masa, dan risiko. Campur tangan cepat dan diagnostik yang betul dapat mengurangkan sistem downtime keseluruhan dan mencegah kerosakan komponen yang berkaitan.

Pembaikan silinder hidraulik

Dari masa ke masa, silinder hidraulik mungkin mengalami haus dan kerosakan yang memerlukan lebih daripada penyelenggaraan rutin. Membaiki silinder hidraulik boleh memulihkan prestasinya dan memperluaskan kehidupan operasinya -selalunya pada kos yang lebih rendah daripada penggantian penuh. Bergantung pada keparahan dan sifat isu, pembaikan mungkin terdiri daripada penggantian meterai mudah ke pemadam semula rod penuh atau pemulihan barel.

Teknik Pembaikan Asas

1. Disassembly:
Mulailah dengan selamat melepaskan silinder dari sistem hidraulik dan mengeluarkannya dari peralatan. Bersihkan bahagian luar dengan teliti untuk mengelakkan pencemaran. Berhati -hati membongkar unit, mencatatkan orientasi komponen untuk pemasangan semula yang tepat.

2. Pemeriksaan komponen:
Setiap komponen -piston, rod, meterai, laras silinder, dan kelenjar -harus diperiksa untuk dipakai, ubah bentuk, kakisan, atau retak. Alat pemeriksaan biasa termasuk kaliper, mikrometer, dan petunjuk dail.

3. Menggilap dan membersihkan:
Calar kecil pada batang sering boleh digilap menggunakan abrasives halus. Pembersihan permukaan dalaman adalah penting untuk menghilangkan zarah logam, enapcemar, atau sisa cecair yang terdegradasi.

4. Penggantian bahagian yang dipakai:
Meterai yang rosak atau dipakai, dan memakai cincin hendaklah diganti dengan menggunakan kit yang diluluskan oleh pengeluar. Sekiranya rod itu diikat atau dibengkokkan, ia mungkin memerlukan meluruskan atau menyambung semula.

5. pemasangan semula dan ujian:
Selepas menggantikan bahagian yang diperlukan, pasang semula silinder berikutan spesifikasi tork yang betul. Mengendalikan ujian tekanan atau ujian kitaran untuk mengesahkan integriti pengedap dan operasi lancar sebelum memasang semula silinder.

Penggantian meterai

Kegagalan meterai adalah salah satu sebab yang paling biasa untuk kerosakan silinder hidraulik. Menggantikan anjing laut biasanya merupakan pembaikan kos efektif yang boleh memulihkan prestasi dan mencegah kebocoran.

Jenis anjing laut untuk menggantikan:

• SEAL ROD: Mencegah cecair daripada bocor dari silinder.

• Meterai Piston: Mengekalkan tekanan antara ruang silinder.

• Meterai pengelap: Keluarkan bahan cemar dari batang kerana ia menarik balik.

• Cincin o-cincin dan sandaran: Menyediakan pengedap tambahan pada sendi kritikal.

Amalan Terbaik:

• Sentiasa gunakan meterai yang sepadan dengan spesifikasi asal.

• Bersihkan alur meterai dan periksa nicks atau burrs sebelum memasang meterai baru.

• Lubricate Seals dengan cecair hidraulik yang serasi sebelum memasang semula untuk mengelakkan permulaan kering.

Bilakah untuk mendapatkan perkhidmatan pembaikan profesional

Walaupun pembaikan asas boleh dilakukan secara dalaman dengan alat dan pengalaman yang betul, beberapa situasi memerlukan perhatian pakar:

• Kerosakan teruk: Pemarkahan mendalam pada batang, tong retak, atau topi akhir yang pecah sering memerlukan pemesinan atau kimpalan khusus.

• Keperluan Ketepatan: Silinder dalam peralatan ketepatan tinggi atau aplikasi kritikal keselamatan perlu dibaiki dan diuji oleh juruteknik yang disahkan.

• Silinder tersuai: Pembaikan untuk silinder adat atau tidak biasa mungkin melibatkan sumber khusus atau komponen kejuruteraan terbalik.

• Ujian dan pensijilan: Kedai-kedai profesional sering memberikan ujian pasca pembaikan (ujian tekanan, pemeriksaan kebocoran) dan menawarkan jaminan atas kerja mereka.

Berkongsi dengan perkhidmatan pembaikan hidraulik yang berpengalaman dapat mengurangkan risiko pembaikan yang tidak wajar dan memastikan bahawa silinder memenuhi spesifikasi OEM dan piawaian keselamatan.

Pembaikan silinder hidraulik yang tepat pada masanya dan berkesan dapat memulihkan prestasi, mengurangkan downtime peralatan, dan melanjutkan hayat perkhidmatan jentera berharga. Mengetahui isu mana yang boleh dikendalikan secara dalaman dan memerlukan kepakaran profesional adalah kunci untuk menguruskan kecekapan operasi jangka panjang.

Pengeluar silinder hidraulik teratas

Apabila kebolehpercayaan, keselamatan, dan prestasi tidak boleh dirunding, memilih silinder hidraulik dari pengeluar yang dipercayai adalah penting. Pembekal yang bereputasi bukan sahaja menyediakan produk berkualiti tinggi tetapi juga menawarkan sokongan kejuruteraan, perkhidmatan penyesuaian, dan keupayaan logistik global. Berikut adalah beberapa pengeluar terkemuka dalam industri silinder hidraulik, yang diiktiraf untuk inovasi, ketahanan, dan pematuhan terhadap piawaian antarabangsa.

Parker Hannifin

Gambaran Keseluruhan:
Parker adalah pemimpin global dalam teknologi gerakan dan kawalan, yang menawarkan pelbagai silinder hidraulik untuk aplikasi perindustrian dan mudah alih. Silinder mereka terkenal dengan kejuruteraan ketepatan, ketahanan, dan sokongan untuk persekitaran tekanan tinggi.

Tawaran Produk:

• Silinder Dikimpal Perindustrian Berat
• Silinder Rod Tie NFPA
• Silinder yang direka khas untuk sektor perlombongan, marin, dan minyak dan gas

Bosch Rexroth

Gambaran Keseluruhan:
Bosch Rexroth menawarkan portfolio penggerak hidraulik yang komprehensif, termasuk penyelesaian silinder standard dan disesuaikan. Produk mereka memenuhi piawaian kualiti antarabangsa dan digunakan dalam sektor seperti tenaga, infrastruktur, dan jentera berat.

Tawaran Produk:

• Silinder Rod Jenis dan Tie Mill
• Silinder teleskopik untuk aplikasi mudah alih
• Silinder pintar dengan sensor kedudukan bersepadu

Hidraulik Caterpillar

Gambaran Keseluruhan:
Caterpillar mengeluarkan silinder hidraulik tugas berat untuk peralatan pembinaan dan perlombongan sendiri, tetapi juga membekalkan OEM di seluruh dunia. Silinder ini direka bentuk untuk ketahanan dalam keadaan yang melampau.

Tawaran Produk:

• Silinder lasak untuk dozers, loaders, dan jengkaut
• Sistem pengedap jangka hayat dan rod tahan kakisan
• Perkhidmatan Pembaikan dan Pembaikan

Eaton Hydraulics

Gambaran Keseluruhan:
Eaton menawarkan silinder hidraulik berprestasi tinggi yang disesuaikan dengan sistem mudah alih dan perindustrian. Dengan penekanan yang kuat terhadap kebolehpercayaan, silinder mereka digunakan dalam industri pertanian, marin, dan aeroangkasa.

Tawaran Produk:

• Silinder perindustrian yang besar
• Silinder peralatan mudah alih padat
• Kelajuan tinggi, penggerak kitaran tinggi

Industri Hydratech

Gambaran Keseluruhan:
Mengkhususkan diri dalam silinder hidraulik berskala besar dan adat, Industri Hydratech melayani sektor seperti tenaga angin, penggerudian luar pesisir, dan pengangkutan berat. Mereka terkenal dengan kepakaran kejuruteraan mereka dan sokongan reka bentuk khusus projek.

Tawaran Produk:

• Silinder diameter besar dan panjang
• Silinder padang hidraulik untuk turbin angin
• Silinder untuk kren luar pesisir dan sistem jacking

Ligon Industries

Gambaran Keseluruhan:
Sebagai salah satu pembekal silinder hidraulik Amerika Utara terbesar, Ligon beroperasi melalui rangkaian syarikat, setiap pasaran khusus yang melayani. Fleksibiliti dan respons mereka menjadikan mereka pembekal pilihan untuk penyelesaian adat dan OEM.

Tawaran Produk:

• Silinder Badan dan Tali Kimpalan
• Silinder teleskop untuk membuang dan menolak kenderaan
• Masa memimpin pendek untuk pengeluaran tersuai

Pengeluar ini mewakili keratan rentas pasaran silinder hidraulik, dari silinder pengeluaran massa yang diseragamkan kepada unit yang sangat disesuaikan untuk aplikasi yang kompleks. Memilih pengeluar melibatkan mempertimbangkan bukan sahaja spesifikasi produk tetapi juga sokongan teknikal, rangkaian perkhidmatan global, dan keupayaan untuk memenuhi keperluan pematuhan atau pensijilan.

Trend masa depan dalam teknologi silinder hidraulik

Sebagai industri mendorong ke arah jentera yang lebih cekap, cerdas, dan alam sekitar, teknologi silinder hidraulik terus berkembang. Kemajuan dalam bahan, integrasi elektronik, dan pengoptimuman reka bentuk membentuk masa depan komponen kritikal ini. Berikut adalah trend utama yang dijangka mempengaruhi pembangunan silinder hidraulik dan aplikasi pada tahun -tahun akan datang.

Kemajuan dalam bahan dan rawatan permukaan

Untuk memenuhi tuntutan prestasi yang lebih tinggi dan memanjangkan hayat perkhidmatan, pengeluar mengamalkan bahan canggih dan teknologi permukaan:

• Aloi kekuatan tinggi: Penggunaan bahan keluli dan komposit yang dirawat haba meningkatkan kapasiti galas beban tanpa menambah berat badan yang berlebihan.
• Lapisan tahan kakisan: Alternatif Chrome seperti rod bersalut bersalut nikel atau seramik memberikan rintangan yang dipertingkatkan untuk memakai, bahan kimia, dan kemerosotan alam sekitar.
• Liner geseran rendah dan bahan meterai: Polimer baru dan bahan sintetik mengurangkan kehilangan tenaga dan meningkatkan kelancaran gerakan di bawah tekanan tinggi.

Inovasi bahan ini menyumbang kepada selang penyelenggaraan yang lebih lama dan operasi yang lebih dipercayai di bawah keadaan penggunaan yang keras atau berterusan.

Silinder hidraulik pintar dan integrasi IoT

Dengan peningkatan penggunaan teknologi industri 4.0, silinder hidraulik semakin terintegrasi dengan sensor dan sistem kawalan untuk membolehkan pemantauan dan automasi masa nyata.

• Sensor kedudukan dan tekanan: Sensor tertanam memberikan maklum balas berterusan mengenai kedudukan omboh, daya beban, dan tekanan, meningkatkan ketepatan dan keselamatan.
• Pemantauan Keadaan: Silinder pintar mengesan tanda -tanda awal haus, kebocoran, atau beban, membolehkan penyelenggaraan ramalan dan meminimumkan downtime.
• Diagnostik Jauh: Silinder yang disambungkan menghantar data operasi ke sistem berpusat untuk pengesanan prestasi dan penyelesaian masalah jauh.

Ciri-ciri ini sangat berharga dalam sektor seperti perlombongan, logistik, aeroangkasa, dan pembuatan automatik, di mana uptime dan ketepatan adalah misi kritikal.

Penambahbaikan kecekapan tenaga

Mengurangkan penggunaan tenaga dalam sistem hidraulik telah menjadi keutamaan disebabkan peningkatan kos operasi dan kebimbangan alam sekitar.

• Hidraulik penginderaan beban: Sistem penyesuaian menyesuaikan aliran dan tekanan bendalir untuk memadankan permintaan beban, mengurangkan penggunaan tenaga yang berlebihan.
• Reka bentuk silinder ringan: Bahan yang lebih baik dan pengoptimuman struktur membantu mengurangkan berat badan, yang seterusnya mengurangkan keperluan kuasa dalam peralatan mudah alih.
• Sistem hibrid elektro-hidraulik: Integrasi pemacu elektrik dengan penggerak hidraulik meningkatkan kawalan dan mengurangkan kehilangan tenaga berbanding dengan sistem tradisional.

Kemajuan ini bertujuan untuk menjadikan silinder hidraulik lebih mampan sambil mengekalkan atau meningkatkan prestasi dalam menuntut aplikasi.

Penyesuaian dan reka bentuk modular

Peralatan moden sering memerlukan penyelesaian yang disesuaikan dan bukannya komponen luar. Pengilang bergerak ke arah reka bentuk silinder yang lebih modular dan disesuaikan:

• Platform silinder yang boleh dikonfigurasikan: Pelanggan boleh menentukan saiz bor, panjang strok, gaya pemasangan, dan pakej sensor dari satu set pilihan yang diseragamkan.

• Penyelesaian khusus permohonan: Dari silinder padat untuk sistem terhad ruang ke silinder besar untuk operasi luar pesisir, penyesuaian membolehkan penjajaran yang lebih baik dengan keperluan fungsional.

Peralihan ke arah modulariti memendekkan masa utama dan menjadikan penyelesaian prestasi tinggi lebih mudah diakses di seluruh industri.

Silinder hidraulik tidak lagi hanya peranti mekanikal yang mudah. Oleh kerana teknologi pintar dan amalan kejuruteraan lestari menjadi lebih terintegrasi ke dalam sistem perindustrian, silinder hidraulik berkembang menjadi komponen pintar, cekap, dan aplikasi. Inovasi ini berjanji untuk meningkatkan prestasi, mengurangkan kos operasi, dan membuka kemungkinan baru di seluruh pembinaan, pembuatan, tenaga, dan seterusnya.

Kesimpulan

Silinder hidraulik adalah komponen asas dalam kren dan jentera tugas berat, menyediakan daya linear dan gerakan yang tepat yang diperlukan untuk mengangkat, menolak, dan meletakkan tugas yang kompleks. Memahami pelbagai jenis -seperti bertindak tunggal, bertindak dua, teleskopik, dikimpal, dan tali leher silinder -membantu dalam memilih penyelesaian yang tepat untuk aplikasi tertentu.

Silinder hidraulik kren mesti memenuhi permintaan yang ketat untuk kapasiti beban, keselamatan, dan rintangan alam sekitar, manakala silinder tugas berat dalam tekanan, perlombongan, dan penekanan industri memerlukan ketahanan, ketahanan tekanan, dan pengedap yang boleh dipercayai. Memilih silinder hidraulik melibatkan dengan teliti mempertimbangkan keperluan beban, tekanan operasi, panjang strok, gaya pemasangan, dan faktor persekitaran untuk memastikan prestasi dan panjang umur yang optimum.

Penyelenggaraan tetap, termasuk pemeriksaan, pelinciran, dan penjagaan pencegahan, memainkan peranan penting dalam mencegah masalah biasa seperti kebocoran, operasi perlahan, dan kerosakan rod. Penyelesaian masalah dan pembaikan yang tepat pada masanya, sama ada dilakukan secara dalaman atau oleh perkhidmatan profesional, membantu mengelakkan downtime yang mahal dan memanjangkan kehidupan silinder.

Berpartner dengan pengeluar yang bereputasi memastikan akses kepada komponen kualiti yang direka untuk menuntut keadaan dan disokong oleh sokongan teknikal. Ke depan, kemajuan dalam bahan, integrasi sensor pintar, kecekapan tenaga, dan reka bentuk modular memacu evolusi silinder hidraulik menjadi penyelesaian yang lebih bijak, lebih cekap, dan disesuaikan.

Dengan memilih silinder hidraulik yang sesuai dan mengekalkannya dengan berkesan, pengendali dapat meningkatkan prestasi peralatan, meningkatkan keselamatan, dan mengurangkan kos operasi-faktor utama dalam kejayaan mana-mana aplikasi berat atau kren.
